技术“芯”突破｜STAR2002开启GNSS导航新纪
产品介绍
产品性能
增益：17.2dB@1.575GHz
19.8dB@1.176GHz
噪声：1.02dB@1.575GHz
0.84dB@1.176GHz
功耗: 13.0mA
封装：LGA 3.0mm*2.0mm
温度：-40°C至85°C宽温运行

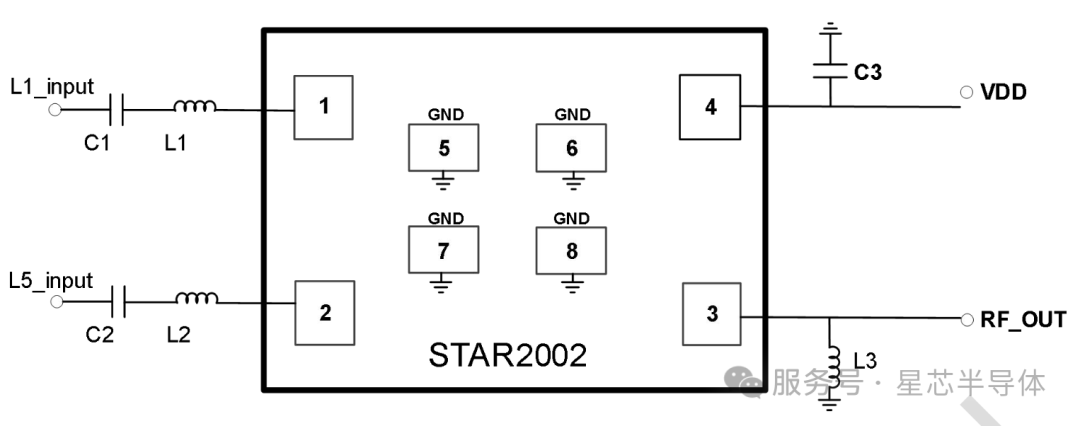

应用装配图
物料清单
|
元件 |
符号 |
尺寸 |
数值 |
单位 |
|
Chip Capacitor |
C1 |
0402 |
100 |
pF |
|
Chip Inductor |
L1 |
0402 |
9.1 |
nH |
|
Chip Capacitor |
C2 |
0402 |
100 |
pF |
|
Chip Inductor |
L2 |
0402 |
15.0 |
nH |
|
Chip Capacitor |
C3 |
0402 |
1.0 |
uF |
|
Chip Inductor |
L3 |
0402 |
5.1 |
nH |
优势
应用：较传统方案大幅减少应用方案尺寸及降低调试难度
增益：L1与L5两个频段均具有较高的增益，可满足绝大多数应用需求
噪声：双频段均具有小于等于1dB的级联噪声性能
抑制：近端具有大于36dB的带外抑制性能，远端具有大于55dB的带外抑制
尺寸：采用小尺寸LGA3.0mm*2.0mm封装，外部仅需6个匹配器件
